Tu as sûrement déjà admiré ces impressionnants ouvrages qui enjambent fleuves et vallées, avec leurs câbles élégants qui semblent défier la gravité ? Oui, je te parle bien des ponts à haubans ! Ces structures fascinantes font partie des prouesses d’ingénierie les plus remarquables de notre époque, et pourtant, beaucoup d’entre nous ignorent comment ils fonctionnent réellement. 🌉
Ces géants d’acier et de béton ne sont pas seulement beaux à regarder – ils représentent des solutions techniques ingénieuses pour franchir de grandes distances sans avoir besoin des énormes massifs d’ancrage qu’on retrouve sur les ponts suspendus traditionnels.
Dans cet article, je vais tout te dire sur ces structures extraordinaires : leur fonctionnement, leur histoire (bien plus ancienne que tu ne le penses !), les différents types qui existent, et bien sûr, les exemples les plus impressionnants à travers le monde. Tu découvriras pourquoi le pont de l’île Rousski détient le record de la plus grande portée, ou encore comment le viaduc de Millau est devenu le pont avec le tablier haubané le plus long au monde !
Alors, prêt à plonger dans l’univers fascinant des ponts à haubans ? C’est parti ! 🚀
L’essentiel à retenir 👀

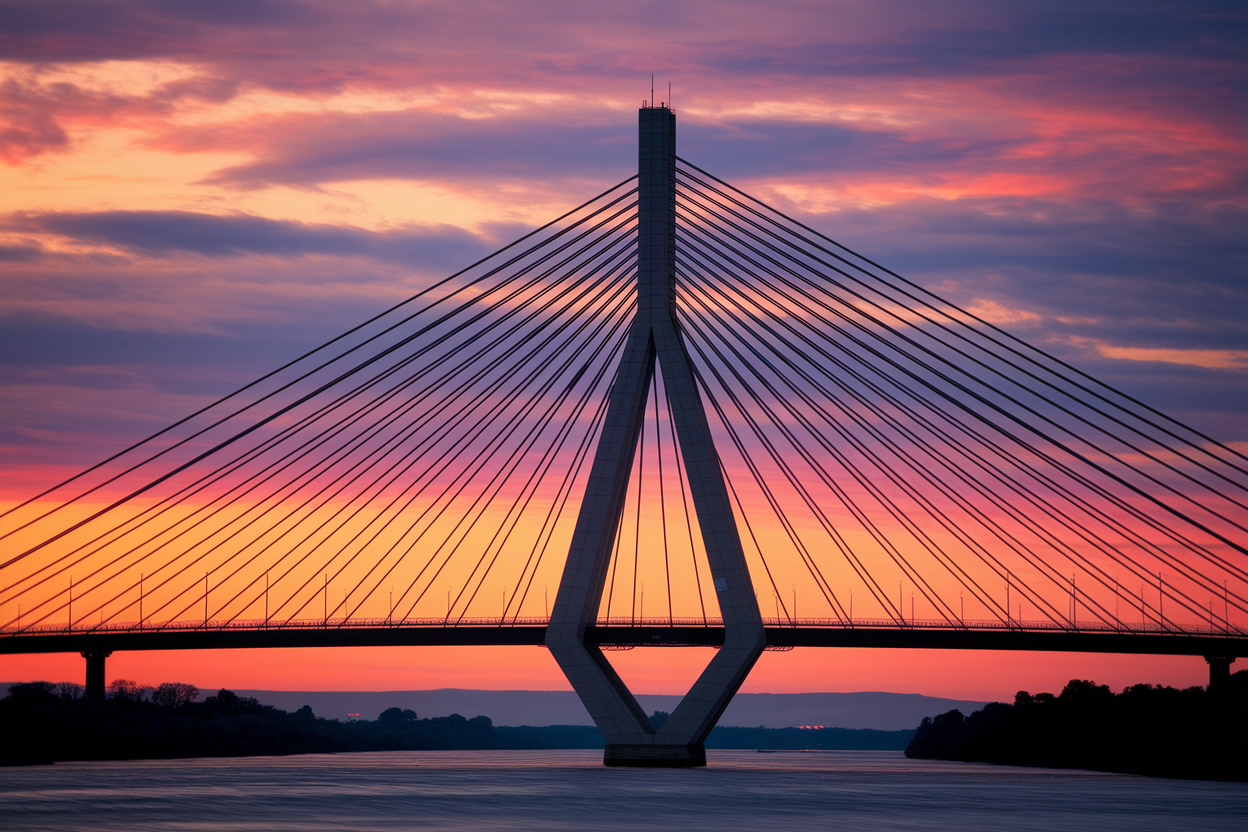

- Principe : Le tablier d’un pont à haubans est suspendu par des câbles obliques fixés à des pylônes, contrairement aux ponts suspendus classiques
- Histoire : Premier dessin connu dès 1617, mais véritable développement à partir des années 1950
- Records : Plus grande portée de 1104 mètres (pont de l’île Rousski), tablier haubané le plus long de 2460 mètres (viaduc de Millau)
- Avantages : Ne nécessite pas de massifs d’ancrage sur les berges, peut être construit sur presque tous types de terrains
- Types : Différenciés selon le nombre de haubans, la position de la nappe (axiale ou latérale) et sa forme (éventail ou harpe)
Qu’est-ce qu’un pont à haubans ? 🤔
Avant d’aller plus loin, mettons-nous d’accord sur ce qu’est exactement un pont à haubans. Ces ponts sont un type d’ouvrage d’art dont le tablier est suspendu par des câbles (appelés haubans) qui sont eux-mêmes soutenus par des pylônes. C’est cette caractéristique qui les distingue des autres types de ponts.
Contrairement aux ponts suspendus traditionnels qui tiennent grâce à deux câbles principaux ancrés sur les rives, les ponts à haubans reposent sur de nombreux câbles obliques partant directement des pylônes. Ces câbles soutiennent le tablier qui supporte en fin de compte tout le poids du pont.
La principale différence avec les ponts suspendus réside dans la répartition des forces. Dans un pont à haubans, les forces sont réparties au niveau des pylônes, ce qui rend inutile la réalisation de massifs d’ancrage aux berges. C’est un avantage considérable, notamment sur les sols meubles !
Cependant, les ponts à haubans ont généralement des portées moindres que les ponts suspendus. Pourquoi ? Car les pylônes où sont rattachés les haubans doivent être très élevés, ce qui les rend plus vulnérables au vent et aux vibrations causées par la circulation.
Une histoire plus ancienne qu’on ne le pense 📜
Tu serais surpris d’apprendre que le concept de pont à haubans remonte à plusieurs siècles ! En fait, le dessin le plus ancien qu’on ait d’un pont à haubans date de 1617. Il a été publié à Venise par un savant nommé Fausto Veranzio dans un recueil intitulé ‘Machinae Novae Fausti Verantii siceni’. Ce dessin représentait un tablier en bois tenu par des chaînes de fer depuis des tours situées sur chaque rive.
Ce type de construction n’était pas uniquement européen – on retrouve des structures similaires en Afrique avec des haubans en liane, et en Asie où le bambou était utilisé comme matériau pour les câbles. Ingénieux, non ?
Le premier pont à haubans construit en Europe remonte à 1784 et a été conçu par l’Allemand Carl Imanuel Löscher. Plutôt modeste avec ses 12 mètres de long, il était fait de métal et de bois.
Au fil du XIXe siècle, plusieurs ingénieurs ont expérimenté avec ce concept :
- En 1817, une passerelle pour piétons (King’s Meadows Bridge) avec une travée haubanée de 33,6 m
- En 1821, l’architecte Poyet propose un tablier suspendu à des tours par des barres en fer en éventail
- En 1823, Henri Navier étudie ce type de pont avec des chaînes inclinées
Malgré ces premiers essais, beaucoup de ces ponts ont connu des problèmes. Par exemple, celui construit en 1824 par Gottfried Bandhauer pour franchir la rivière Saale s’est rompu sous le poids de la foule ! 😱
L’essor moderne : de 1952 à aujourd’hui 🚀
L’étude véritable des ponts à haubans tels que nous les connaissons aujourd’hui date du début des années 1950. Contrairement à l’idée reçue qui attribue la paternité aux ingénieurs allemands ou japonais, c’est en fait l’ingénieur français Albert Caquot qui a réalisé le premier pont haubané moderne avec le pont de Donzère-Mondragon à Pierrelatte en 1952.
Peu après, en 1955, Franz Dischinger réalisait le pont de Strömsund en Suède, généralement considéré comme le premier pont à haubans en acier.
La grande révolution est venue avec le développement de l’informatique qui a permis de calculer précisément les systèmes statiquement indéterminés. Avant cela, les ponts à haubans comptaient peu de câbles, ce qui nécessitait un haubanage provisoire pendant le montage. Aujourd’hui, les systèmes multi-haubanés sont devenus la norme, rendant ces ponts plus sûrs et plus faciles à construire.
Depuis lors, des centaines de ponts à haubans ont été construits à travers le monde, chacun repoussant un peu plus les limites de ce qui est techniquement possible. 🌍
Typologie des ponts à haubans : un monde de possibilités 🧩
Les ponts à haubans ne sont pas tous identiques, loin de là ! Ils peuvent être classés selon différentes caractéristiques. Voyons ensemble les principales façons de les catégoriser.
Selon le nombre de haubans
Les premiers ponts à haubans avaient peu de câbles, mais avec les progrès en informatique permettant des calculs plus précis, l’écartement entre les haubans a régulièrement diminué. De nos jours, les systèmes multi-haubanés sont généralement privilégiés.
Dans ces systèmes modernes, on observe généralement que :
- Les travées d’accès ont des portées d’environ 35 % de la portée principale
- La hauteur du pylône représente environ 20 % de la portée
Selon la position de la nappe
La nappe désigne l’ensemble des haubans. Sa position peut être :
- Axiale (au milieu) : généralement choisie pour les petites et moyennes portées jusqu’à 400-500 mètres, et pour des questions d’esthétique. Cette configuration nécessite un tablier large avec un terre-plein central et une bonne rigidité en torsion.
- Latérale (sur les côtés) : possible pour toutes les portées, mais obligatoire pour les très grandes portées (supérieures à 500 mètres) afin de stabiliser le tablier face au vent.
Un conseil : si tu vois un pont à haubans avec des câbles uniquement sur les côtés, c’est probablement parce qu’il s’agit d’une grande portée ou que les concepteurs ont privilégié la stabilité au vent ! 💨
Selon la forme de la nappe
On distingue trois formes principales :
- En éventail : tous les haubans sont ancrés en un seul point en tête de pylône, puis s’écartent comme un éventail
- En semi-éventail : les haubans sont ancrés sur une certaine hauteur en tête de pylône avant de se déployer
- En harpe : les haubans sont parallèles entre eux, créant un effet visuel rappelant les cordes d’une harpe
Le choix entre ces différentes configurations dépend de nombreux facteurs : esthétique, coût, facilité de construction, contraintes du site, etc. Chaque projet est unique et nécessite une réflexion approfondie ! 🤓
Les ponts à haubans remarquables dans le monde 🌎
Maintenant que tu connais les bases, parlons des stars ! Voici quelques-uns des ponts à haubans les plus impressionnants de la planète.
Les tabliers suspendus les plus longs
Le viaduc de Millau en France est le champion toutes catégories avec un tablier haubané de 2 460 mètres supporté par 7 pylônes ! Ce n’est pas tout : il possède également le pylône le plus haut au monde culminant à 343 mètres. Pour te donner une idée, c’est plus haut que la Tour Eiffel ! 🗼
Juste derrière, on trouve le pont Rion-Antirion en Grèce avec ses 2 352 mètres de tablier haubané. Inauguré en 2004 pour les Jeux Olympiques d’Athènes, il relie le Péloponnèse à la Grèce continentale en franchissant le golfe de Corinthe.
Les plus grandes portées
Si on parle de record de portée (distance entre deux pylônes), c’est le pont de l’île Rousski en Russie qui remporte la palme avec ses 1 104 mètres ! Construit pour le sommet de l’APEC à Vladivostok en 2012, il relie la ville à l’île Rousski dans l’Extrême-Orient russe.
D’autres ponts remarquables pour leurs portées incluent :
- Le pont Hutong en Chine (1 092 mètres)
- Le pont de Sutong en Chine (1 088 mètres)
- Le pont de Stonecutters à Hong Kong (1 018 mètres)
- Le pont d’Edong en Chine (926 mètres)
- Le pont Tatara au Japon (890 mètres)
- Le pont de Normandie en France (856 mètres)
Tu remarqueras que la Chine domine largement ce classement… pas étonnant quand on sait qu’elle construit plus de ponts que n’importe quel autre pays au monde ! 🇨🇳
Et quelques records particuliers
Il y a aussi des ponts qui se distinguent par d’autres caractéristiques :
- Le pont Zakim à Boston est le pont à haubans le plus large du monde, supportant 10 voies de circulation
- Le pont Vasco de Gama près de Lisbonne est le plus long d’Europe avec une longueur totale de 17,2 km (dont 829 mètres pour le pont principal)
- Le pont Surgut en Sibérie est le plus long pont à haubans du monde à un seul pylône
- Le pont de Baluarte au Mexique figure dans le Livre Guinness des records comme le pont avec le tablier le plus haut pour un pont à haubans (403 mètres au-dessus du sol)
Les défis techniques des ponts à haubans 🛠️
Construire un pont à haubans n’est pas une mince affaire ! Ces structures font face à de nombreux défis techniques que les ingénieurs doivent surmonter.
Stabilité aérodynamique du tablier
Comme pour les ponts suspendus, la légèreté du tablier (soutenu par les haubans) peut créer des problèmes face au vent. Tu te souviens peut-être de la catastrophe du pont de Tacoma qui s’est effondré en 1940 à cause d’un phénomène aérodynamique ? Les ingénieurs ont tiré les leçons de ce drame.
Aujourd’hui, la forme du tablier est soigneusement étudiée en soufflerie pour éviter les échappements tourbillonnaires et vérifier que les périodes propres du pont sont suffisamment éloignées des fréquences d’excitation du vent. C’est de la science très pointue ! 🔬
Stabilité aérodynamique des haubans
Les haubans eux-mêmes peuvent se mettre à vibrer sous l’effet du vent. Ce phénomène, observé lors de la construction du pont de Brotonne en France, est amplifié par l’écoulement de l’eau de pluie le long des câbles.
Pour combattre ce problème, les ingénieurs ont trouvé des solutions ingénieuses :
- Installer les haubans à l’intérieur de gaines équipées d’un bourrelet hélicoïdal qui empêche l’écoulement de l’eau
- Mettre en place des amortisseurs au niveau des ancrages des haubans dans le tablier
Ces solutions techniques permettent aux ponts modernes de résister à des conditions météorologiques extrêmes. Plutôt rassurant, non ? 😌
Vibration des passerelles par couplage structure-piétons
Pour les passerelles piétonnes haubanées, un phénomène particulier peut se produire : la synchronisation entre le pas des piétons et une période propre du tablier. Ce n’est généralement pas dangereux pour la structure, mais peut créer une sensation désagréable pour les usagers.
Un exemple célèbre ? Le Millennium Bridge à Londres qui s’est mis à osciller latéralement lors de son inauguration en 2000, lui valant le surnom de ‘pont tremblant’ ! 😱
La solution passe par l’installation d’un amortisseur dynamique accordé qui absorbe ces vibrations indésirables.
Avantages et inconvénients des ponts à haubans ⚖️
Tu te demandes peut-être pourquoi choisir un pont à haubans plutôt qu’un autre type de pont ? Voici les principaux avantages et inconvénients de cette technique.
Les avantages
Les ponts à haubans présentent de nombreux atouts :
- Pas besoin de massifs d’ancrage aux berges, contrairement aux ponts suspendus
- Stabilité structurelle permettant la construction sur presque tous types de terrains
- Maintenance facilitée : il est possible de remplacer un hauban sans arrêter complètement la circulation, les autres haubans pouvant temporairement supporter le poids supplémentaire
- Esthétique remarquable avec des lignes épurées qui s’intègrent bien dans le paysage
- Possibilité de construction par encorbellements successifs sans échafaudage sous le tablier (idéal au-dessus d’un fleuve ou d’une vallée profonde)
Les inconvénients
Mais ils ont aussi leurs limites :
- Portées limitées comparées aux ponts suspendus (généralement jusqu’à 1 100 m contre plus de 2 000 m pour les suspendus)
- Hauteur importante des pylônes nécessaire, ce qui les rend plus vulnérables au vent
- Coût de construction qui peut être élevé en raison de la technicité requise
- Sensibilité aux vibrations nécessitant des études poussées et parfois des dispositifs d’amortissement
Le choix d’un type de pont dépend donc de nombreux facteurs : longueur à franchir, nature du terrain, budget disponible, contraintes environnementales, etc. Pas si simple, finalement ! 🧩
Foire aux questions 🙋♂️
Qu’est-ce qu’un hauban exactement ?
Un hauban est un câble oblique qui relie directement le tablier du pont au pylône. Il est généralement constitué de torons d’acier à haute résistance, protégés par une gaine en polyéthylène. Les haubans modernes peuvent supporter des tensions énormes tout en résistant à la corrosion et aux intempéries.
Quel est le plus long pont à hauban du monde ?
Si on parle de longueur totale, le pont Vasco de Gama au Portugal détient le record avec 17,2 km (incluant les viaducs d’accès). Pour le tablier haubané spécifiquement, c’est le viaduc de Millau en France avec 2 460 mètres. Et si on considère la portée (distance entre deux pylônes), c’est le pont de l’île Rousski en Russie avec 1 104 mètres.
Quelle est la différence principale entre un pont à haubans et un pont suspendu ?
Dans un pont suspendu, le tablier est supporté par des câbles verticaux attachés à de grands câbles porteurs qui passent au sommet des pylônes et sont ancrés aux extrémités du pont. Dans un pont à haubans, le tablier est directement supporté par des câbles obliques (haubans) fixés aux pylônes, sans nécessiter d’ancrage aux extrémités.
Quelle est la portée maximum d’un pont à haubans ?
Actuellement, la portée maximale réalisée est de 1 104 mètres (pont de l’île Rousski). Cependant, les experts estiment qu’il serait théoriquement possible de construire des ponts à haubans avec des portées allant jusqu’à 1 500 mètres. Au-delà, les ponts suspendus restent plus adaptés.
Quels sont les matériaux utilisés dans la construction des ponts à haubans ?
Les ponts à haubans modernes utilisent principalement de l’acier à haute résistance pour les haubans et la structure du tablier, du béton armé ou précontraint pour les pylônes et parfois pour le tablier. Les gaines des haubans sont généralement en polyéthylène haute densité pour résister aux UV et aux intempéries.
Quels sont les inconvénients des ponts à haubans ?
Les principaux inconvénients sont leurs portées plus limitées que celles des ponts suspendus, la sensibilité aux vibrations (vent, trafic, séismes), la hauteur importante des pylônes nécessaire et les coûts de construction qui peuvent être élevés en raison de la technicité requise.
Peut-on remplacer un hauban sans fermer le pont ?
Oui, c’est l’un des grands avantages des ponts à haubans ! Il est possible de remplacer un hauban endommagé sans interrompre complètement la circulation, car les autres haubans peuvent temporairement supporter la charge supplémentaire. Cette caractéristique facilite grandement la maintenance et prolonge la durée de vie de ces ouvrages.
